Кабель витая пара Finmark UTP CAT 5e PE Black предназначен для наружной прокладки по стенам зданий, телефонной канализации, коллекторам и шахтам. Оболочка кабеля изготовлена из черного УФ стабилизированного полиэтилена, что обеспечивает устойчивость к воздействию ультрафиолетового излучения и долговечность в сложных условиях эксплуатации. Номинальный наружный диаметр кабеля - 5,3 мм.
Кабель UTP Cat5e 4P 24AWG PE используется для сетей Ethernet, поддерживая стандарты 1000 BASE-T, 100 BASE-TX, 10 BASE-T и технологии PoE и PoE+. Совместимый с системами CDDI, Token Ring и ATM кабель подходит для передачи видео и голоса в широкополосных и базовых каналах. Его конструкция обеспечивает надежную работу в средах с высоким уровнем электромагнитных помех.
В кабеле применена общепринятая цветовая идентификация проводников:
- пара 1: бело-синяя/синяя
- пара 2: бело-оранжевая/оранжевая
- пара 3: бело-зеленая/зеленая
- пара 4: бело-коричневая/коричневая
Основные электрические характеристики:
- Импеданс (100 ± 15) Ом
- Сопротивление проводника постоянному току 94 Ом/км
- Скорость распространения 0,68 × с
Механические характеристики:
- Кабель состоит из 4 пар проводников свитых между собой.
- Материал проводника: медная проволока диаметром 0.5 мм (24 AWG)
- Изоляция проводника полиэтилен, диаметр проводника в изоляции 0.9 мм
- Температурный диапазон:
- установки -10°C ... +60°C
- рабочий -30°C ... +60°C
- Минимальный радиус изгиба:
- при монтаже (динамический) ≥ 8 x диаметров кабеля
- после монтажа (постоянный) ≥ 4 x диаметров кабеля
- Растягивающее усилие ≤ 85 Н
Соответствие стандартам
- ISO/IEC 11801
- IEC 61156
- EN 50173-1
- TIA/EIA-568C
Частотнозависимые параметры:
|
Частота, МГц
|
RL,
≥дБ
|
Затухание, ≤дБ/100м
|
NEXT,
≥дБ
|
DELAY,
≤нс
|
PS-NEXT,
≥дБ
|
ELFEXT,
≥дБ
|
PS-ELFEXT,
≥дБ
|
|
1,0
|
20,0
|
2,0
|
65,3
|
570
|
62,3
|
63,8
|
60,8
|
|
4,0
|
23,0
|
4,1
|
56,3
|
552
|
53,3
|
51,8
|
48,8
|
|
8,0
|
24,5
|
5,8
|
51,8
|
547
|
48,8
|
45,7
|
42,7
|
|
10,0
|
25,0
|
6,5
|
50,3
|
545
|
47,3
|
43,8
|
40,8
|
|
16,0
|
25,0
|
8,2
|
47,2
|
543
|
44,2
|
39,7
|
36,7
|
|
20,0
|
25,0
|
9,3
|
45,8
|
542
|
42,8
|
37,8
|
34,8
|
|
25,0
|
24,3
|
10,4
|
44,3
|
541
|
41,3
|
35,8
|
32,8
|
|
31,25
|
23,6
|
11,7
|
42,9
|
540
|
39,9
|
33,9
|
30,9
|
|
62,5
|
21,5
|
17,0
|
38,4
|
539
|
35,4
|
27,9
|
24,9
|
|
100,0
|
20,1
|
22,0
|
35,3
|
538
|
32,3
|
23,8
|
20,8
|

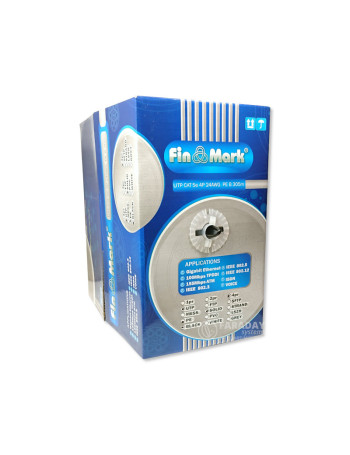

Упаковка
Кабель упакован в картонные коробки по принципу Reelex, с возможностью свободно вытягивать конец кабеля на всю длину, что позволяет использовать только необходимую часть, без полной распаковки бухты.
