Кабель вита пара Finmark UTP CAT 5e White призначений для стаціонарної прокладки всередині будівель, станцій, споруд, апаратури. Оболонка кабелю виконана з полівінілхлоридного пластикату (PVC) сірого кольору. Номінальний зовнішній діаметр кабелю 5.2 мм.
Кабель UTP Cat5e 4P 24AWG PE використовується для мереж Ethernet, підтримуючи стандарти 1000 BASE-T, 100 BASE-TX, 10 BASE-T і технології PoE та PoE+. Сумісний із системами CDDI, Token Ring і ATM, кабель підходить для передачі відео та голосу в широкосмугових і базових каналах. Його конструкція забезпечує надійну роботу в середовищах з високим рівнем електромагнітних перешкод.
У кабелі застосована загальноприйнята колірна ідентифікація провідників:
- пара 1: біло-синя/синя
- пара 2: біло-помаранчева/помаранчева
- пара 3: біло-зелена/зелена
- пара 4: біло-коричнева/коричнева
Основні електричні характеристики:
- Імпеданс (100 ± 15) Ом
- Опір провідника постійному струму 94 Ом/км
- Швидкість поширення 0,68 × с
Механічні характеристики:
- Кабель складається з 4-х пар провідників звитих між собою.
- Матеріал провідника: мідний дріт діаметром 0.5 мм (24 AWG)
- Ізоляція провідника поліетилен, діаметр провідника в ізоляції 0.9 мм
- Температурний діапазон:
- інсталяції -10°C ... +60°C
- робочий -20°C ... +60°C
- Мінімальний радіус вигину:
- під час монтажу (динамічний) ≥ 8 x діаметрів кабелю
- після монтажу (постійний) ≥ 4 x діаметрів кабелю
- Розтягуюче зусилля ≤ 85 Н
Відповідність стандартам
- ISO/IEC 11801
- IEC 61156
- EN 50173-1
- TIA/EIA-568C
- IEC 60332-1
Частотнозалежні параметри:
|
Частота, МГц
|
RL,
≥дБ
|
Загасання, ≤дБ/100м
|
NEXT,
≥дБ
|
DELAY,
≤нс
|
PS-NEXT,
≥дБ
|
ELFEXT,
≥дБ
|
PS-ELFEXT,
≥дБ
|
|
1,0
|
20,0
|
2,0
|
65,3
|
570
|
62,3
|
63,8
|
60,8
|
|
4,0
|
23,0
|
4,1
|
56,3
|
552
|
53,3
|
51,8
|
48,8
|
|
8,0
|
24,5
|
5,8
|
51,8
|
547
|
48,8
|
45,7
|
42,7
|
|
10,0
|
25,0
|
6,5
|
50,3
|
545
|
47,3
|
43,8
|
40,8
|
|
16,0
|
25,0
|
8,2
|
47,2
|
543
|
44,2
|
39,7
|
36,7
|
|
20,0
|
25,0
|
9,3
|
45,8
|
542
|
42,8
|
37,8
|
34,8
|
|
25,0
|
24,3
|
10,4
|
44,3
|
541
|
41,3
|
35,8
|
32,8
|
|
31,25
|
23,6
|
11,7
|
42,9
|
540
|
39,9
|
33,9
|
30,9
|
|
62,5
|
21,5
|
17,0
|
38,4
|
539
|
35,4
|
27,9
|
24,9
|
|
100,0
|
20,1
|
22,0
|
35,3
|
538
|
32,3
|
23,8
|
20,8
|

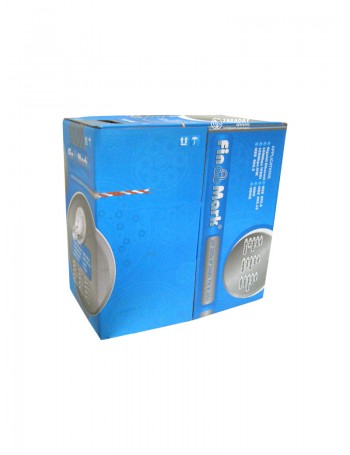

Упаковка
Кабель упакован в картонные коробки по принципу Reelex, с возможностью свободно вытягивать конец кабеля на всю длину, что позволяет использовать только необходимую часть, без полной распаковки бухты.
